串聯恒功率電伴熱帶系列

串聯恒功率電伴熱帶型號分類與含義

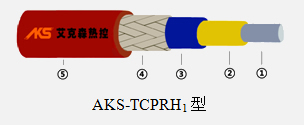

串聯恒功率電伴熱帶結構

①：鍍錫銅絞線        ②：芯線絕緣護套       ③：內護套        ④：編制層        ⑤：外護套

串聯恒功率電伴熱帶性能

• 絕緣電阻：≥50MΩ/km

• 額定電壓：220VAC、380VAC、660VAC

• 介電強度：380V，~2500VAC/min ， 660V，3300VAC/min

• 功率偏差：±10%

• 絕緣材料：F46氟塑料、PFA

• 高耐溫：205℃、260℃

• 防爆標志：ExellT3

• 防護等級：IP56、IP65

串聯恒功率電伴熱帶規格及技術參數

注：1、表中數據僅供參考，實際選用時應根據管道長度、散熱量計算而定。

串聯恒功率電伴熱帶安裝說明

•施放電伴熱帶時不應再地面拖拉。

•安裝時碰到銳利的邊棱時必須銳角打磨光或用鋁膠帶補墊，以防絕緣層劃破。

•電伴熱帶彎曲安裝時其 小彎曲半徑不應小于其厚度的五倍。

•電伴熱帶安裝時每隔30cm用壓敏膠帶徑向固定，全線使用鋁膠帶粘貼，一則增大散熱面，有利于熱傳導，二則進一步固定電伴熱帶。

•串聯式電伴熱帶一般均按管線實際長度設計，安裝時應嚴格按設計長度安裝，過長或過短均會影響功率，因此不允許任意剪切。

•串聯式電伴熱帶安裝時按Y接線，為避免三相電流誤差，故在末端需接地。

•電伴熱帶控制柜應有過載、短路、漏電保護及溫度控制裝置，以保證使用質量。

•電伴熱帶埋地或周圍有腐蝕性氣體則應使用加強型。
