防腐采樣復合管

    耐腐伴熱采樣復合管時環保監測系統中的重要部件，它是由一組耐腐高性能樹脂或銅、不銹鋼等導管輔以自控溫電熱帶或恒功率電伴熱帶以及補償電纜組成內芯、外加保溫層， 后敷以阻燃聚烯保護外套復合而成。自控溫電熱帶的自動限溫功能，可以保證采樣管內維持一定的溫度，從而盡可能保證采集樣品與初始值保持一致， 終確保環保監測系統連續、正確地采集樣氣。根據采集氣的成分、溫度等實際情況，耐腐伴熱采樣復合管中采樣導管可以選用不同的材質，如PFA（四氧乙烯與全氧烷基醚共物）、FEP（四氧乙烯和六氧丙烯共聚物）、PVDF(聚偏二氧乙烯)、PE（阻燃聚乙烯）、尼龍610等等，電熱帶可以選用低、中、高溫型自限溫電熱帶或恒功率電伴熱帶，另外還可以根據用戶要求添加補償導線、電源線等。

    耐腐伴熱采樣復合管時由多種器件組合而成的一個復合體，在有限的截面上組合上多個系統。

材料部分

    PFA、FEP、PE、尼龍610、12、銅管、316SS、304SS等多種材料組合成各種類型的采樣復合管。也可以根據客戶的要求定制。

加熱部分

    高效絕熱、阻燃和質輕的保溫層，自控溫電熱帶或恒功率電伴熱帶。

電纜部分

    可配備儀表信號電纜、補償電纜盒控制電纜滿足儀表顯示監控用。

安全部分

    適應不同的工藝條件，將各系統鋁箔或金屬絲網屏蔽隔離，達到防火安全，防靜電、電磁屏蔽的作用，有的加防水膜和增強阻燃，防紫外線的護套。

綜合測評

    多元系統的組合，集多功能于一體，使繁雜的工程簡捷化。對于遠程工作系統的遠程診斷起到良好的保障作用，電伴熱帶系統使管內氣體不冷凝，保持在露點以上測量，故測量精度帶以得到保證，為中內集中控制計算機創造了條件。增強外護套防止交叉和因其它因素的損壞。

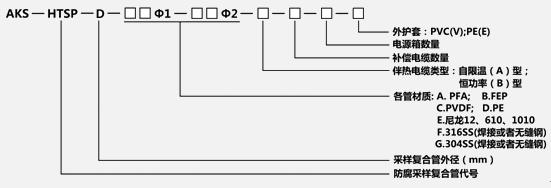

采樣復合管型號

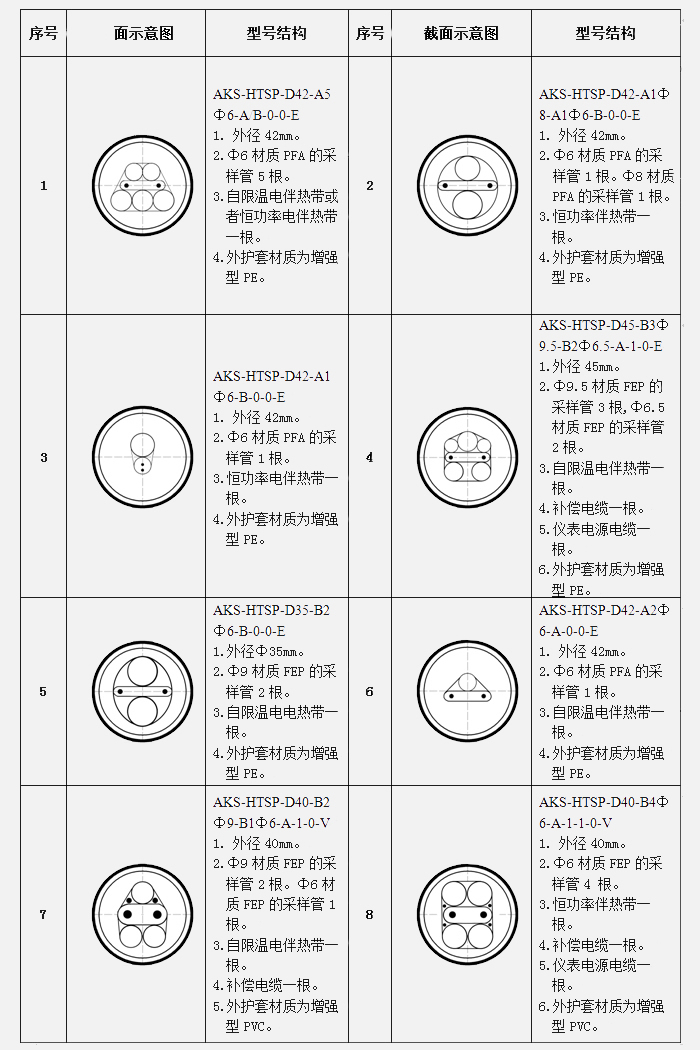

防腐采樣復合管產品結構形式

注：可根據用戶多種要求制多種特殊結構的采樣復合管。

防腐采樣復合管技術參數

1.電氣指標

    ⑴.低溫自限溫電熱帶：15-35W/m(10℃時功率)，中溫自限溫電熱帶：40-60W/m，高溫自限溫電熱帶：50-70W/m，恒功率電伴熱帶：10-50W/m；

    ⑵.額定電壓：220VAC；

    ⑶. 大加熱長度100-150m；

    ⑷.配備斷路器電流值30A若復合管長度≥50m時，應配備自控溫電熱帶專用自動限流器；

    ⑸.伴熱系統一個回路。

2.熱工指標

    ⑴.在-20℃環境溫度，15m/s風速情況下，管內保持溫度40-50℃；

    ⑵.采樣管可耐各種酸、堿介質腐蝕，耐壓強度1.0Ｍpa不泄露；

    ⑶.采樣管可在＜200℃溫度下長期工作

3.安裝指標

    ⑴.復合管的 小取率半徑0.5m；

    ⑵. 大連續長度100-150m；

    ⑶. 低安裝溫度-10℃（在-30℃到-40℃時采取適當措施）；

    ⑷. 小固定距離：垂直方向5m,水平方向2m。

注：施工時嚴禁扭曲及地面施行，管頭護套只允許在安裝接點時拆開。
